Трубопроводы в процессе эксплуатации не могут постоянно только перекачивать среды. Для нормального функционирования должна быть предусмотрена возможность перекрытия потока, как правило, в 2 точках: на участках заполнения, подачи жидкости или газовоздушных смесей. Обеспечить выполнение этой задачи позволяет установка шаровых кранов. Они способны перекрывать или запускать движение потока.
Где применяется шаровая арматура
Кран с шаровым механизмом используется в бытовых и промышленных системах снабжения промышленных и бытовых потребителей водой, газом, тепловой энергией. Также его применение востребовано в сетях перекачки нефтепродуктов, топливных смесей, химических растворов, инженерных коммуникациях гидро- и пневмопривода. Он устанавливается около приборов учета потребления ресурсов, оборудования, радиаторов, циркуляционных насосных агрегатов.

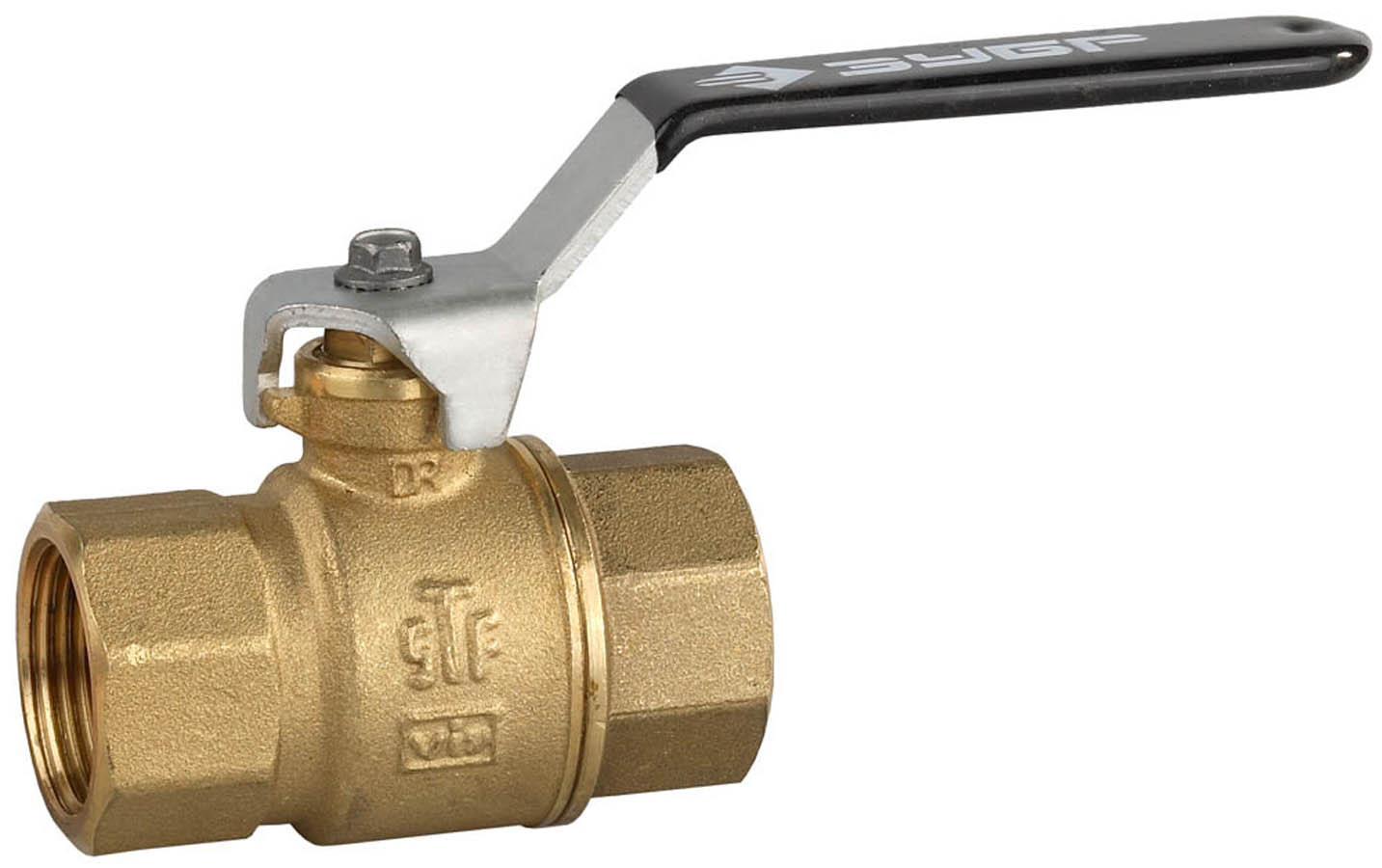

Как устроен и работает шаровой кран
Принцип работы шарового крана состоит в полном перекрытии, либо открытии режима для свободного движения потока. Его название обусловлено шарообразной формой запорного элемента. Он располагается в трубчатом сборном или цельнолитом корпусе и зафиксирован на шпинделе, размещенном в перпендикулярной плоскости относительно направления потока. В строении шара предусмотрен круглый разъем, через который передвигается жидкая или газообразная среда. Дополнительно эта пробка и седло оснащены уплотнителем из фторопласта, либо синтетических каучуковых полимеров. Изменить режим открыто / закрыто позволяет специальная ручка, с помощью которой выполняется поворот вентиля (штока) на 90°. Форма рукоятки может быть в виде рычага, либо «бабочки».
Из чего изготавливают шаровые краны
В качестве материала для производства туборопроводной арматуры применяются сплавы латуни, стали, чугуна и бронзы. Первые характеризуются наиболее недорогой стоимостью, при этом рассчитаны на базовые гидравлические нагрузки и температуры бытовых систем ГВС. Стальные разновидности выдерживают большие перепады температур, давления. Их рекомендуется выбирать для обустройства промышленных трубопроводных линий. Шаровой чугунный кран отличается повышенной стойкостью к высоким температурам до 150 °С и давлению до 2,5 МПа, что делает его популярным типом арматуры для контуров отопления, магистралей горячего и холодного водоснабжения, технологических систем.
Пропускная способность шарового крана
Выделяют 2 основных вида шаровых кранов, которые отличаются по своим конструктивным особенностям:
- полнопроходные с диаметром разъема, который идентичен сечению трубопровода;
- редуцированные с уменьшенным размером отверстия в запорном элементе на 1 типоразмер по сравнению с параметрами трубопроводной магистрали;
- неполнопрохолные – предназначены для ограничения напора жидкостей или газов.
У первых разновидностей значения пропускной способности находятся на уровне 90-99%. Вторые относятся к категории стандатнопроходных и способны подавать 70-90 % от исходного объема. Третьи позволяют уменьшить поток др 40-70%.
