Когда речь заходит о прокладке телекоммуникационных и инженерных сетей под землёй, не обойтись без смотровых колодцев. Колодец ККС 4 — это один из самых востребованных вариантов для обустройства кабельной канализации. Он не только защищает кабели от механических повреждений, но и делает обслуживание сетей максимально удобным. Такие конструкции устанавливаются в местах поворота трассы или её разветвления — там, где важно обеспечить доступ к соединениям и узлам.
Основная задача ККС — упрощать монтаж, протяжку и обслуживание кабелей. Благодаря доступу через люк, технические специалисты могут быстро проверить состояние линии, устранить неисправность или добавить новый кабель без масштабных земляных работ.
Конструкция и особенности ККС 4

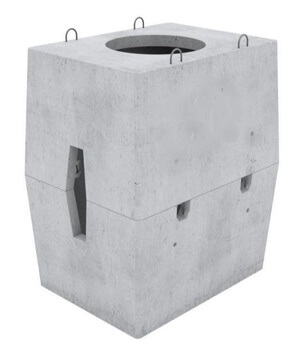

Модель ККС 4 — это сборная конструкция из железобетона, состоящая из двух половинок, соединяющихся между собой в горизонтальной плоскости. Такой формат гораздо удобнее при транспортировке и монтаже по сравнению с монолитными моделями, которые обозначаются буквой «М» в маркировке.
Ключевые особенности конструкции:
-
Форма — восьмигранник с технологическими отверстиями под ввод кабелей;
-
Верхняя часть — оснащена кольцом ЖБИ и чугунным люком ГТС;
-
Приямок на дне — предусмотрен для сбора дождевой или талой воды;
-
Количество подключаемых каналов — до 12.
Сборка колодца осуществляется прямо в котловане с применением цементно-песчаной смеси. Для защиты от влаги и промерзания швы дополнительно обрабатываются гидроизоляционным раствором.
Что означает маркировка ККС 4-10(80)
Обозначение ККС 4-10(80) расшифровывается следующим образом:
-
ККС 4 — четвёртый типоразмер колодца;
-
10(80) — показатель допустимой нагрузки. Это значит, что конструкция способна выдерживать давление до 80 кН и подходит как для установки под тротуарами, так и под дорогами с автомобильным движением.
Габариты изделия — 2390×1300×1960 мм. Пространства внутри достаточно, чтобы один человек мог комфортно работать с кабельной разводкой.
Материалы и стандарты производства
Для изготовления ККС 4 используют морозостойкий и прочный бетон, соответствующий требованиям ГОСТ 13015-2012. В зависимости от условий эксплуатации применяются разные классы бетона:
-
Для нейтральной среды — бетон класса В20;
-
Для агрессивной среды — не ниже В25;
-
Морозостойкость и водонепроницаемость — подбираются с учётом региона установки.
Поверхность ККС 4 допускает незначительные дефекты (поры, сколы), которые устраняются при монтаже с помощью цементно-песчаной смеси.
Где применяются колодцы ККС 4
Смотровые колодцы такого типа находят применение в самых разных сферах:
-
Связь и интернет — прокладка кабелей для телефонии и сетей передачи данных;
-
Энергетика — защита силовых кабелей;
-
Инфраструктурные объекты — аэропорты, вокзалы, жилые комплексы.
Преимущества использования ККС 4:
-
Упрощённый доступ к коммуникациям;
-
Повышенная защита от влаги, коррозии и перепадов температур;
-
Возможность быстрого ремонта и диагностики сети;
-
Защита от несанкционированного доступа благодаря люкам с замками.
Колодец ККС 4 — это проверенное временем решение для обустройства кабельной инфраструктуры. Он надёжен, удобен в эксплуатации и соответствует строгим стандартам качества. При выборе смотрового колодца для подземной прокладки коммуникаций стоит обратить внимание именно на ККС 4: он справится с любыми нагрузками и обеспечит стабильную работу сетей в любых условиях.
