Надёжность любого здания или промышленного сооружения напрямую зависит от прочности его основания. Одним из ключевых элементов, обеспечивающих устойчивость конструкций, являются фундаментные болты. Эти крепёжные изделия служат для фиксации металлических колонн, станков, оборудования и других элементов к бетонным основаниям.
Фундаментные болты широко применяются в строительстве, машиностроении и энергетике. Их правильный выбор и монтаж — залог долговечности и безопасности эксплуатации зданий и оборудования.
Что такое фундаментные болты
Фундаментный болт — это металлический стержень с резьбой на одном или обоих концах, предназначенный для закрепления конструкций в бетонном фундаменте.
Основные функции:
-
надёжная фиксация оборудования или металлоконструкций;
-
устойчивость к нагрузкам (вертикальным и горизонтальным);
-
защита сооружений от смещения при вибрациях, ветровых или сейсмических воздействиях.
Производятся такие болты из высокопрочной углеродистой стали с антикоррозионной обработкой, что позволяет им выдерживать значительные нагрузки и длительную эксплуатацию.
Виды фундаментных болтов
Согласно ГОСТ 24379.1–2012 различают несколько типов фундаментных болтов:
1. Прямые
-
Представляют собой стержни с резьбой на верхнем конце.
-
Закрепляются в фундаменте при помощи анкерной плиты или за счёт изгиба.
-
Используются для крепления лёгких конструкций.

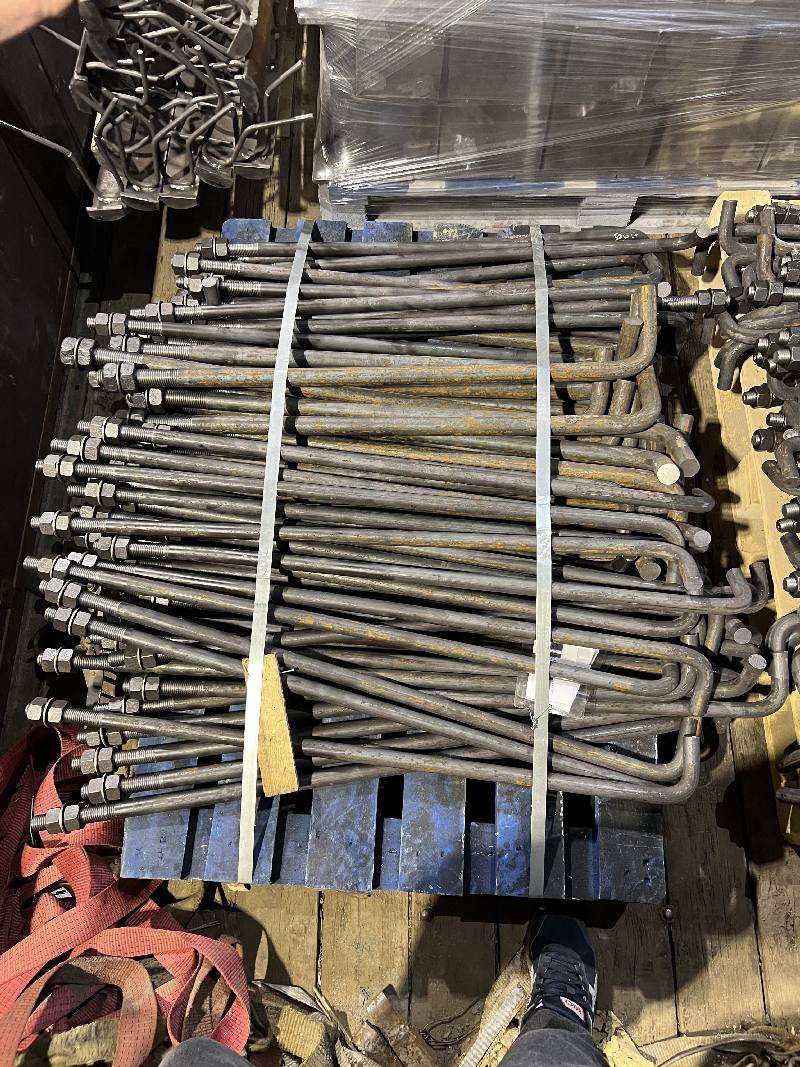

2. Изогнутые (Г- и П-образные)
-
Один конец имеет форму крюка или петли.
-
Надёжно фиксируются в бетоне за счёт изгиба.
-
Применяются в строительстве зданий и монтажных конструкциях.
3. Съёмные
-
Состоят из гильзы, залитой в бетон, и стержня, который устанавливается после твердения фундамента.
-
Удобны для замены без разрушения основания.
4. С анкерными плитами
-
На нижнем конце стержня приварена металлическая плита, увеличивающая площадь сцепления с бетоном.
-
Используются для установки тяжёлого оборудования и опор.
5. Химические (инъекционные)
-
Устанавливаются в готовые отверстия с использованием специального клеевого состава.
-
Обеспечивают прочное соединение без традиционного анкерования.
Основные размеры и характеристики
Фундаментные болты различаются по длине, диаметру и классу прочности.
| Параметр | Диапазон значений | Особенности применения |
|---|---|---|
| Диаметр | от 12 до 140 мм | Чем больше диаметр, тем выше несущая способность |
| Длина | от 300 до 5000 мм | Длинные болты применяются для массивных фундаментов |
| Класс прочности | 5.8, 8.8, 10.9 | Определяет предел прочности стали |
| Материал | Сталь 35, 09Г2С, нержавеющая | Устойчивость к нагрузкам и коррозии |
Применение того или иного болта зависит от расчётной нагрузки, условий эксплуатации и типа оборудования.
Применение фундаментных болтов
Фундаментные болты используют для крепления:
-
металлоконструкций (колонн, ферм, каркасов);
-
тяжёлого промышленного оборудования;
-
опор ЛЭП и трубопроводов;
-
мостовых кранов и станков;
-
строительных сооружений в сейсмоопасных районах.
Пример: при установке промышленного станка массой более 10 тонн применяются болты диаметром 56–64 мм длиной не менее 1,5 м с анкерной плитой.
Монтаж фундаментных болтов
Этапы установки:
-
Подготовка фундамента — закладка отверстий или гильз в бетон.
-
Установка болтов — фиксация по проектным отметкам с использованием шаблонов.
-
Заливка бетоном — окончательная фиксация стержней в основании.
-
Контроль и проверка — замер вертикальности, глубины и прочности крепления.
При использовании химических анкеров процесс проще: сверлится отверстие, заполняется составом и вставляется болт. Через несколько часов соединение готово к нагрузке.
Преимущества применения фундаментных болтов
-
высокая надёжность крепления;
-
устойчивость к механическим и вибрационным нагрузкам;
-
возможность работы в агрессивных средах при использовании нержавеющей стали;
-
универсальность применения — от частного строительства до промышленных объектов.
Фундаментные болты — это незаменимый элемент в строительстве и машиностроении, обеспечивающий прочность и долговечность конструкций. Их разнообразие позволяет подобрать решение для любых задач: от лёгких металлоконструкций до тяжёлого промышленного оборудования.
Правильный выбор типа и размеров болта, а также соблюдение технологии монтажа — ключ к безопасной и надёжной эксплуатации сооружений. Для ответственных объектов рекомендуется доверять расчёты и установку специалистам, поскольку от качества крепления зависит безопасность людей и сохранность имущества.
